Vilken vattentät ventilationsplugg skyddar din utrustning?

Vattentät ventilationsplugg teknologin möjliggör tryckutjämning och fukthantering i förseglade kapslingar samtidigt som inträngningsskyddet bibehålls. Den här tekniska undersökningen täcker IP-klassificeringssystem, membranteknik och upphandlingsspecifikationer som är viktiga för B2B-köpare inom fordons-, belysnings- och industrisektorerna.

Grunderna för vattentät ventilation

IP-klassningsstandarder och intrångsskydd

Internationella skyddskoder (IP) klassificerar mekaniska och elektriska kapslingar mot intrång från fasta ämnen och vätskor. Den andra siffran riktar sig specifikt mot vätskeinträngningsskydd, med klassificeringar från 0 (inget skydd) till 9K (högtrycksångrengöring).

IP-klassificeringsspecifikationer:

Betyg	Skyddsnivå	Testvillkor	Typiska applikationer
IP54	Begränsat damm, vattenstänk	10L/min, 5 min varaktighet	Elpaneler inomhus
IP65	Dammtät, vattenstrålar	12,5L/min, 3m avstånd	Utomhusbelysningsskåp
IP66	Dammtäta, kraftfulla vattenstrålar	100L/min, 3m avstånd	Marin utrustning, kraftig spolning
IP67	Dammtät, tillfällig nedsänkning	1m djup, 30 minuter	Dränkbar elektronik
IP68	Dammtät, kontinuerlig nedsänkning	Angiven tillverkare	Undervattenssensorer, dykutrustning
IP69K	Dammtät högtrycksånga	80°C, 8-10 MPa tryck	Livsmedelsbearbetning, fordonsrengöring

Andningsbar membranvetenskap

Effektiv vattentät ventilation bygger på expanderade polytetrafluoretylen (ePTFE) membran med mikroporösa strukturer (0,1-10 μm porstorlek). Ytspänning förhindrar inträngning av flytande vatten (kontaktvinkel >140°) medan vattenånga diffunderar genom sammankopplade porer via Knudsen-diffusion och Fickian-transport.

IP67 vattentät ventilationsplugg för utomhusbelysning

IP67 vattentät ventilationsplugg för utomhusbelysning applikationer tar itu med den kritiska utmaningen med termisk cykling i slutna armaturer. LED-effektivitet genererar värme under drift; kylning skapar undertryck som drar fukt genom tätningar.

Krav på motståndskraft mot damm och nedsänkning

Utomhusbelysningsarmaturer utsätts för miljöexponering inklusive regn, snö och högtryckstvätt. IP67-klassificering säkerställer funktionalitet efter tillfällig nedsänkning under översvämning eller oavsiktlig nedsänkning. Komplett damminträngningsskydd (klass 6) förhindrar optisk nedbrytning från partikelansamling på reflektorer och linser.

Changzhou Baonong New Material Technology Co., Ltd. utvecklar vattentäta och andningsbara produkter som används i stor utsträckning i bilstrålkastare, vilket garanterar säkerhet vid användning och transport genom funktionen av andningsbar men ändå vattentät.

Värmehantering i slutna armaturer

Ventilationspluggar möjliggör konvektiv värmeöverföring samtidigt som tätningens integritet bibehålls. Termisk modellering indikerar 15-25% minskning av den inre kavitetstemperaturen jämfört med helt förseglade konstruktioner, vilket förlänger LED-drivenhetens livslängd med 30-40%.

Specifikationer för utomhusbelysningsventiler:

Parameter	Gatubelysning	Översvämningsbelysning	High-Bay Industrial
Ventilens diameter (mm)	10-12	12-16	16-20
Luftflödeshastighet (L/min)	0,5-1,0	1,0-2,0	2,0-4,0
Driftstemperatur (°C)	-40 till 85	-40 till 100	-40 till 120
Membranarea (mm²)	20-30	40-60	80-120
Skyddsbetyg	IP67	IP66/IP67	IP66/IP68

M12 vattentät ventilationsplugg som andas

M12 vattentät ventilationsplugg som andas konfigurationer använder metriska gängstandarder (M12×1,5) som är vanliga i europeisk bil- och industriutrustning. Gänggeometri säkerställer mekanisk retention medan O-ringskompression ger primär tätning.

Gängstandarder och tätningsgeometri

M12×1,5 gängor ger 1,5 mm stigning med 60° flankvinkel. Ingreppslängd på 8-10 mm säkerställer tillräcklig trådskjuvhållfasthet (minst 50N draghållfasthet). O-ringsmaterial inkluderar:

• FKM (Viton): -20°C till 200°C, utmärkt kemikaliebeständighet
• EPDM: -40°C till 120°C, överlägsen vatten- och ångbeständighet
• Silikon (VMQ): -60°C till 200°C, låg kompressionsinställning
• OBS: -30°C till 100°C, kostnadseffektivt allmänt ändamål

Automotive och industriella applikationer

M12-ventiler dominerar ECU-kapslingar för fordon, transmissionskontrollmoduler och batteripaket för elfordon. Tillämpningar för industriell automation inkluderar servomotorhus och PLC-kapslingar som utsätts för spolningsmiljöer.

Vattentät luftventilpropp för elskåp

Vattentät ventilationsplugg för elskåp system förhindrar kondensrelaterade fel genom tryckutjämning. Kapslingens tätning fångar upp fuktladdad luft; temperaturfall orsakar kondens på kritiska komponenter.

Tryckutjämning och kondensförebyggande

Dygnstemperaturvariationer på 20°C genererar tryckskillnader på 7-10 kPa i förseglade 100-liters kapslingar. Ventilationspluggar utjämnar trycket inom några sekunder samtidigt som de blockerar inträngning av flytande vatten. Reduktion av kondensrisk korrelerar med luftväxlingshastighet:

Kapslingsvolym (L)	Rekommenderat ventilationsflöde (L/min)	Tryckutjämningstid	Kondensationsriskminskning
10-25	0,2-0,5	< 30 sekunder	85-90 %
25-100	0,5-1,5	< 60 sekunder	80-85 %
100-500	1,5-5,0	< 120 sekunder	75-80 %
500-2000	5,0-15,0	< 300 sekunder	70-75 %

Integritetsstandarder för kapslingar

NEMA 4X och UL 50E Typ 4X klassificeringar kräver korrosionsbeständighet och vattentäthet motsvarande IP66. Ventilationspluggens integration måste bibehålla dessa värden genom packningskompression och gängtätning.

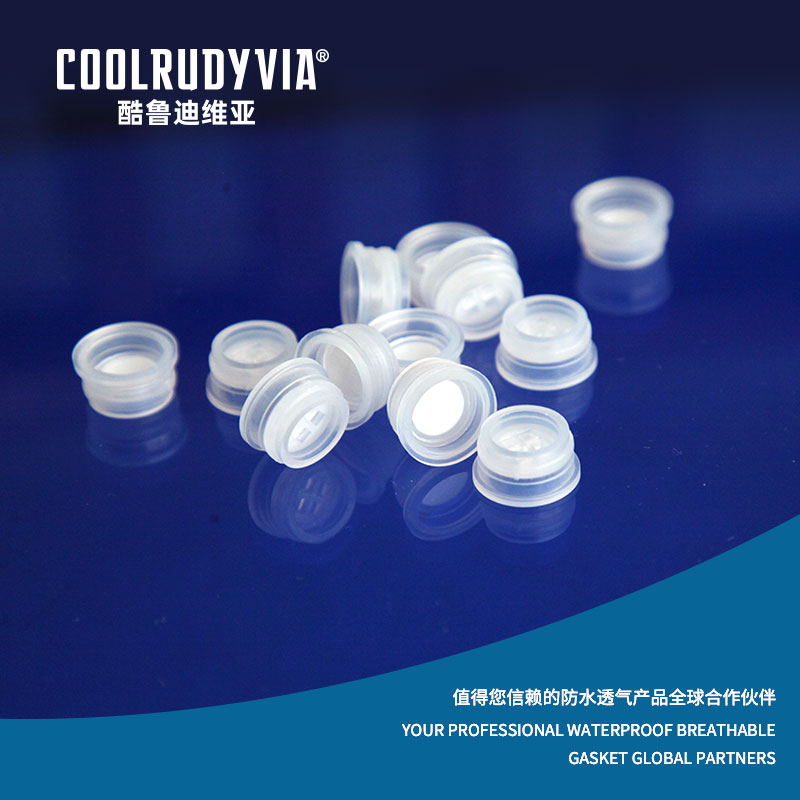

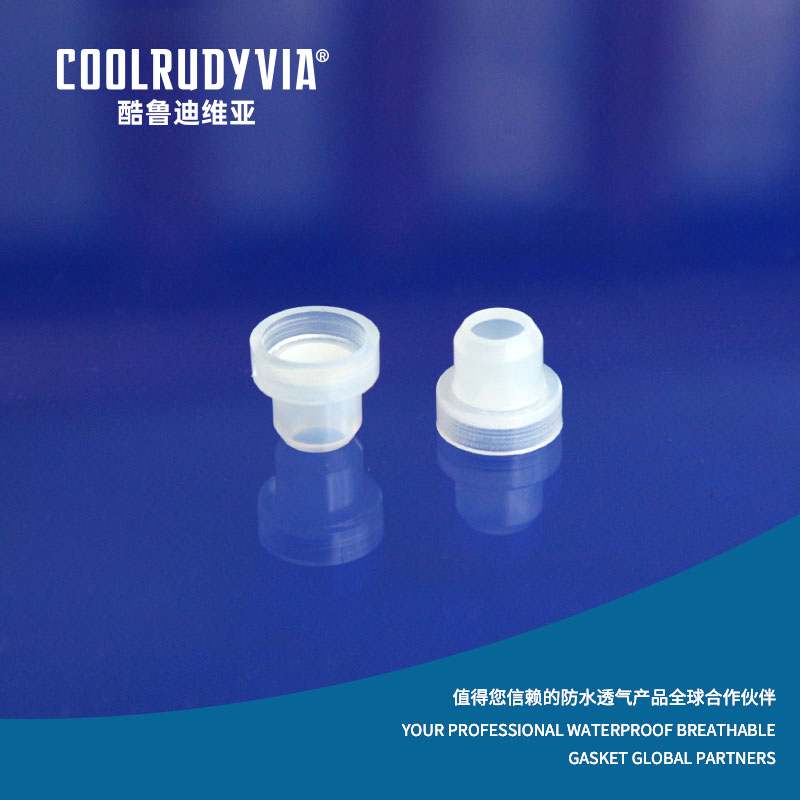

Vattentät ventilationsplugg av plast med membran

Vattentät ventilationsplugg av plast med membran konstruktion balanserar kostnadseffektivitet med prestandakrav. Material och membranspecifikationer avgör kemisk kompatibilitet och livslängd.

ePTFE Membran Engineering

Membrantillverkning involverar mekanisk sträckning av PTFE för att skapa mikroporösa strukturer (nod-fibrillmorfologi). Nyckelparametrar inkluderar:

• Porositet: 70-85% tomrumsfraktion för hög gaspermeabilitet
• Tjocklek: 20-100 μm balanserande styrka och permeabilitet
• Bubble Point: >100 kPa (minsta tryck för att tvinga vätska genom porerna)
• Vatteninloppstryck: >50 kPa för IP67-klassning
• Luftpermeabilitet: 5-50 L/min/cm² vid 7 kPa differential

Jämförelse av membranprestanda:

Typ av membran	Vatteninträdestryck (kPa)	Luftflöde (L/min/cm²)	Kemisk beständighet	Driftstemperatur (°C)
ePTFE standard	50-100	20-30	Utmärkt	-200 till 260
ePTFE Oleofobisk	30-70	15-25	Bra (oljebeständig)	-200 till 260
PU belagd	30-50	10-20	Måttlig	-40 till 80
PVDF	40-80	15-25	Utmärkt	-40 till 150

Materialkompatibilitet och kemisk beständighet

Bostadsmaterial måste tåla miljöexponering:

• PA66 (Nylon 66): God mekanisk styrka, motståndskraft mot bilvätskor
• PBT (polybutylentereftalat): Utmärkt dimensionsstabilitet, elektriska egenskaper
• PP (polypropen): Kostnadseffektiv, kemikaliebeständig, lägre hållfasthet
• TITTA: Hög temperatur, aggressiva kemiska miljöer

Changzhou Baonong New Material Technology Co., Ltd. äger en verkstad med industriell standard på över 6 000 kvadratmeter och är utrustad med mer än 90 uppsättningar av oberoende immateriell egendomsägd automatiserad utrustning som är höghastighets, exakt, stabil och pålitlig.

Vattentät skruv i ventilationsplugg Tillverkare

Att välja en vattentät skruv i ventilationsplugg tillverkaren kräver verifiering av kvalitetssystem, testkapacitet och produktionskonsistens. Gängprecision och membranintegritet påverkar direkt fältprestandan.

Kvalitetskontroll och dubbla inspektionssystem

Omfattande kvalitetsledning omfattar:

• Inkommande materialinspektion: Harts MFI-testning, membranbubbelpunktverifiering
• Pågående övervakning: Gängstigningsdiameter (±0,05 mm), vridmomentvalidering
• Slutprov: 100% läckagetestning (trycksönderfallsmetod), visuell inspektion
• Statistisk processkontroll: Cpk >1,33 för kritiska dimensioner

Efter åtta års utveckling har Changzhou Baonong New Material Technology Co., Ltd. blivit en av få standardiserade, moderna och högkvalitativa integrerade tillverkare som specialiserat sig på vattentäta och andningsbara membranserieprodukter. Varje produkt genomgår en dubbel inspektionsmekanism med automatisk utrustningstestning och manuell inspektion, vilket säkerställer stabil, pålitlig och säker kvalitet.

Branschspecifik applikationsteknik

Strålkastarskydd för fordon

Moderna LED-strålkastare genererar betydande värme i förseglade höljen. Ventilationspluggar förhindrar kondens under termisk cykling samtidigt som de blockerar damm och högtryckstvättvatten. Fordonsspecifikationer kräver:

• Temperaturcykler: -40°C till 120°C, 500 cykler
• Högtryckstvätt: 80°C, 80-100 bar, 10-15 cm avstånd
• Kemisk beständighet: bränslen, oljor, rengöringsmedel, vägsalter
• Vibrationsmotstånd: 10-2000 Hz, 5g RMS enligt ISO 16750-3

Ventilering av dryckes- och bekämpningsmedelsförpackningar

Jordbrukskemikaliebehållare kräver ventilering för att förhindra tryckuppbyggnad under höjdförändringar eller temperaturfluktuationer, samtidigt som de förhindrar vätskeläckage om de vänds upp och ned. Vattentät ventilationsplugg tekniken möjliggör:

• Tryckutjämning under flygtransport (höjd 0-12 000 m)
• Förebyggande av behållaredeformation och etikettskador
• Blockering av läckage av flytande bekämpningsmedel (ytspänning >50 mN/m)
• Kompatibilitet med aggressiva kemiska formuleringar

Dessa produkter används i stor utsträckning i förpackningar för dryckesflaskor, bekämpningsmedelsförpackningar etc., vilket säkerställer säkerhet vid användning och transport med funktionen av andningsbar men ändå vattentät.

Inköp och anpassningstjänster

OEM-specifikationer och snabb leverans

Anpassad ventilationspluggsutveckling tillgodoser specifika applikationskrav. Anpassningsalternativ inkluderar:

Anpassningstyp	Utvecklingstid	MOQ (enheter)	Verktygsinvestering
Färgvariation (standardform)	1-2 veckor	5 000	Inga
Logotyp/utskrift	2-3 veckor	10 000	Minimal (utskriftsinställningar)
Ändring av trådstorlek	4-6 veckor	20 000	Måttlig (threading tools)
Egenskaper för anpassade membran	6-8 veckor	50 000	Hög (membranutveckling)
Komplett anpassad design	10-12 veckor	100 000	Full formtillverkning

Företaget kan förse kunder med olika professionella produkter på ett snabbt, stabilt, effektivt och högkvalitativt sätt, vilket hjälper kunderna att vinna konsumenternas förtroende.

Vanliga frågor

Hur väljer jag rätt IP-klassificering för min specifika miljö?

Valet av IP-klassificering balanserar skyddskrav med kostnads- och prestandaavvägningar. IP67 vattentät ventilationsplugg för utomhusbelysning applikationer passar miljöer med tillfällig översvämningsrisk eller högtryckstvätt. IP66 räcker för regnexponering utan nedsänkning. IP68 med specificerad djupklassning adresserar kontinuerliga undervattensapplikationer. Tänk på det värsta scenariot snarare än typiska förhållanden; underhållsprocedurer (trycktvätt) överstiger ofta miljöexponering. För applikationer under motorfordon ger IP6K9K (resistens mot ångrengöring) ytterligare säkerhet. Kontrollera att hela monteringen, inte bara ventilationskomponenten, bibehåller det nominella skyddet när det installeras.

Vad är den typiska livslängden för vattentäta ventilationspluggmembran, och när ska byte ske?

ePTFE-membran uppvisar en teoretisk livslängd på över 20 år i godartade miljöer. Den faktiska livslängden beror på kemisk exponering, temperaturomloppsfrekvens och mekanisk stress. Aggressiva kemiska miljöer (starka syror, baser eller oxidationsmedel) kan bryta ner membran inom 2-5 år. UV-exponering utan stabilisering orsakar PTFE-kedjeklippning. Bytesindikatorer inkluderar: synliga membranskador (revor, punkteringar), vatteninträngning under testning, minskat luftflöde (tryckutjämning saktar ner >50%) eller fysisk deformation av höljet. Vattentät skruv i ventilationspluggtillverkaren Specifikationerna bör inkludera testdata för accelererad åldring (85°C/85 % RH, 1000 timmar) som visar <10 % prestandaförsämring. Upprätta förebyggande ersättningsscheman baserade på applikationens kritikalitet – 5 år för bilar, 3 år för kemisk exponering.

Vilka minsta beställningskvantiteter gäller för specialdesignade vattentäta ventilationspluggar?

Standardkatalogprodukter kräver vanligtvis 1 000-5 000 enheter MOQ. Vattentät ventilationsplugg av plast med membran anpassning med färg- eller logotyptryck ökar MOQ till 10 000-20 000 enheter på grund av installationskostnader. Ändringar av gänggeometri (icke-standard stigning eller diameter) kräver dedikerade verktyg med 20 000-50 000 enheter MOQs för att amortera formkostnaderna ($15 000-$40 000). Anpassad membranutveckling (specifik porstorlek, oleofobisk behandling) representerar högsta investering med 50 000-100 000 minimienheter och 50 000 USD utvecklingskostnader. Changzhou Baonong New Material Technology Co., Ltd. erbjuder flexibel skalning från prototyp (100-500 enheter) till full produktion, med prisnivåer på 10K, 50K och 100K årliga volymer. Verktygsägande överförs till kund efter 500 000 enheters produktion.

Hur jämför M12 vattentäta ventilationspluggar som andas med limmonterade alternativ?

M12 vattentät ventilationsplugg som andas konfigurationer ger överlägsen mekanisk retention och servicebarhet jämfört med självhäftande fästen. Gängad installation uppnår 50-100N retentionskraft mot 20-40N för tryckkänsliga lim (PSA) fästen. M12-ventiler tolererar vibrationer och termisk cykling utan att lossna; självhäftande bindningar kan brytas ned över 85°C eller med migrering av mjukgörare från höljesmaterial. Däremot möjliggör självhäftande ventiler installation på tunnväggiga eller krökta ytor som är olämpliga för gängade hål. M12 kräver 10-12 mm väggtjocklek och åtkomst till båda sidor för installation. Kostnadsjämförelse gynnar lim för applikationer med hög volym och låg service; M12 dominerar fordon och industri där tillförlitlighet är avgörande. Hybridlösningar (gängad bas med limtillval) ger designflexibilitet.

Vilka tester validerar den vattentäta ventilationspluggens prestanda för elektriska kapslingar?

Omfattande validering inkluderar miljösimulering och långsiktiga tillförlitlighetstester. IP-klassificering kräver certifierad laboratorietester: damm (talkpulver, 2 kg/m³ koncentration, 2 timmar) och vatten (nedsänkning till nominellt djup, minst 30 minuter). Vattentät ventilationsplugg för elskåp applikationer kräver dessutom termisk chockcykling (-40°C till 85°C, 100 cykler) för att validera membranfästningens integritet. Tryckcykling (±5 kPa differential, 10 000 cykler) simulerar dygnstemperaturvariationer. Kemisk kompatibilitetstestning utsätter prover för representativa vätskor (oljor, lösningsmedel, rengöringsmedel) i 168 timmar vid 50°C med efterföljande läckagetest. Saltspraytestning (ASTM B117, 96-240 timmar) validerar korrosionsbeständighet för marina applikationer. Begär fullständiga testrapporter inklusive statistiska data (medelvärde, standardavvikelse, minimivärden) i stället för godkända/underkända sammanfattningar.

Referenser

• Internationella elektrotekniska kommissionen. (2017). IEC 60529: Grader av skydd som tillhandahålls av kapslingar (IP-kod) . Genève: IEC.
• Underwriters Laboratories. (2020). UL 50E kapslingar för elektrisk utrustning, miljöhänsyn . Northbrook, IL: UL.
• Internationella standardiseringsorganisationen. (2018). ISO 20653: Vägfordon – Skyddsgrader (IP-kod) – Skydd av elektrisk utrustning mot främmande föremål, vatten och åtkomst . Genève: ISO.
• ASTM International. (2019). ASTM B117-19 Standardpraxis för användning av saltsprayapparat (dimma). . West Conshohocken, PA: ASTM.
• Society of Automotive Engineers. (2012). SAE J575: Testmetoder och utrustning för belysningsanordningar för användning på fordon mindre än 2032 mm i total bredd . Warrendale, PA: SAE.
• Chemical Fabrics and Film Association. (2015). Teknisk guide till ePTFE-membran: egenskaper och tillämpningar . CFFA.
