Hur skyddar en andningsbar plugg din kritiska elektronik?

I den obevekliga jakten på miniatyrisering och hållbarhet står modern elektronik och mekaniska system inför en grundläggande fysisk paradox: de kräver ett robust, förseglat hölje för skydd mot vatten, damm och föroreningar, men samma tätning kan fånga in skadliga tryckskillnader och fuktånga. Denna interna miljö leder, om den inte hanteras, till en kaskad av misslyckanden – kondens bildas på PCB, packningar som bucklas under vakuumpåfrestningar, tätningar som gråter under höjdförändringar och batteriventiler går sönder. Lösningen på denna tekniska utmaning är inte en kompromiss om tätning utan en förbättring genom mikroventilation. A Långvarig plugg som andas är en precisionskonstruerad komponent som fungerar som en selektiv barriär, som använder avancerad membranvetenskap för att tillåta långsam passage av luft för tryckutjämning samtidigt som den uppvisar en ogenomtränglig barriär för flytande vatten och fasta partiklar. För designingenjörer, produktchefer och inköpsspecialister inom fordons-, konsumentelektronik-, industriell IoT och energisektorer är det avgörande att förstå specifikationen och tillämpningen av dessa komponenter för produktens tillförlitlighet. Den här artikeln ger en teknisk djupdykning i driftsprinciperna, materialvetenskapen och applikationsspecifika överväganden för pluggar som andas, från en enkel vattentät membranplugg som andas till ett komplex ventilationsplugg för hög temperatur designad för användning under motorhuven. Behärskning av denna komponent säkerställer att din kapsling andas lätt, upprätthåller inre jämvikt och förhindrar inträngning av miljön under produktens avsedda livslängd.

1. Kärnteknologi: Vetenskapen om selektiv permeabilitet

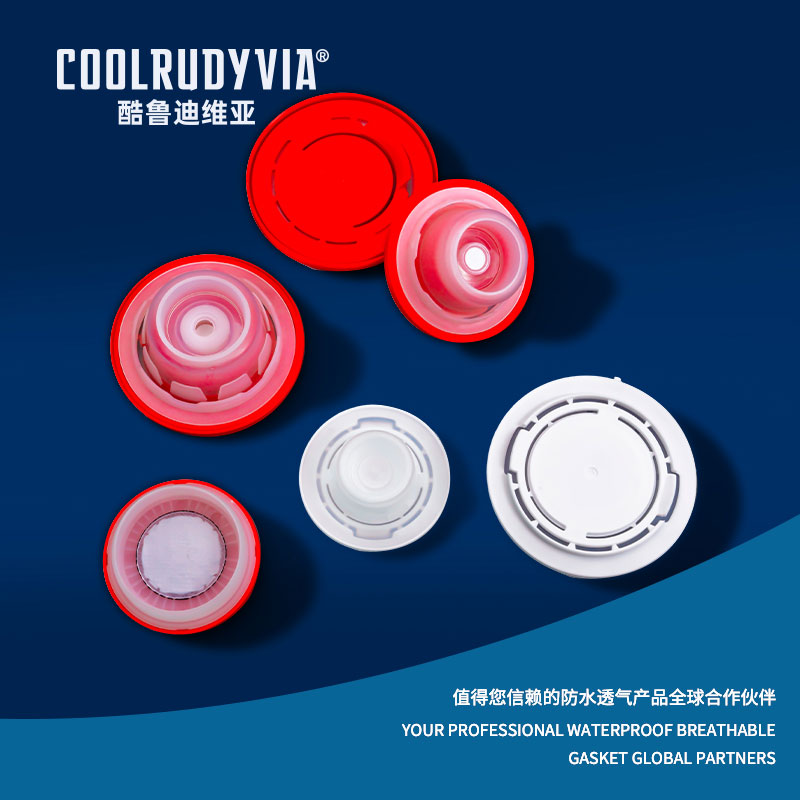

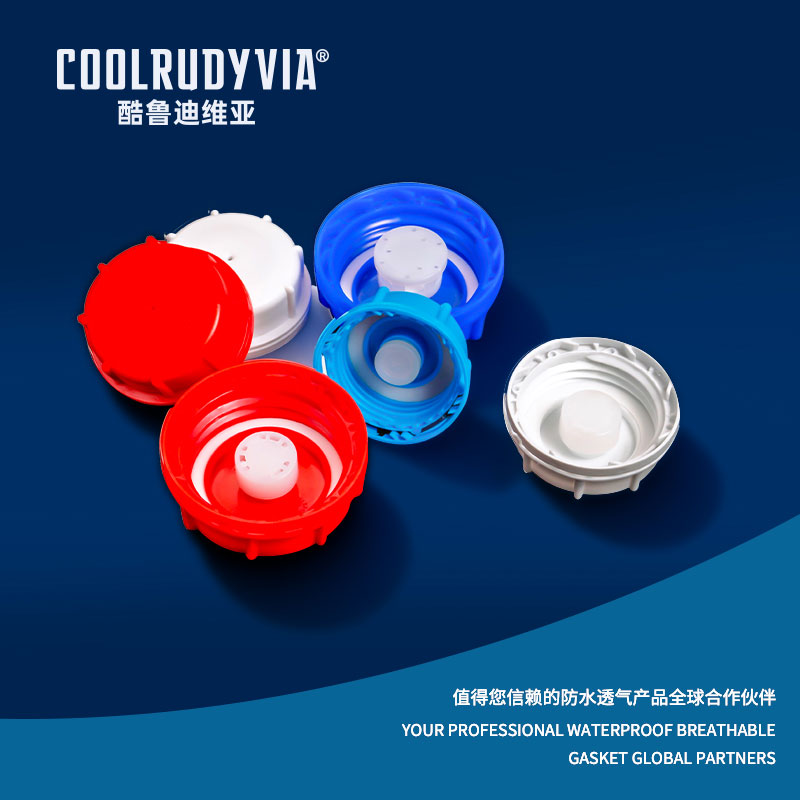

I hjärtat av varje pålitlig plugg som andas ligger ett mikroporöst membran, oftast tillverkat av expanderad polytetrafluoreten (ePTFE). Detta materials unika struktur är resultatet av en kontrollerad expansionsprocess som skapar en matris av sammankopplade mikroskopiska porer. Dessa porer är storleksordningar mindre än en vattendroppe (vanligtvis runt 0,2 till 10 mikron) men större än gasmolekyler. Denna storleksskillnad är grunden för dess funktion: ytspänning förhindrar flytande vatten från att tränga in i porerna, medan luftmolekyler passerar fritt genom diffusion, vilket tillåter inre och yttre tryck att utjämnas. Detta passiva utbyte förhindrar utvecklingen av ett vakuum under kylning eller ett positivt tryck under uppvärmning, förhållanden som kan leda till tätningsfel, linsimbildning eller svårigheter att öppna åtkomstpaneler. En sann Långvarig plugg som andas är mer än bara membranet; det är en komplett sammansättning där membranet är permanent sammanfogat – ofta genom termisk laminering eller specialiserade lim – till ett robust hölje tillverkat av material som silikon, termoplastisk polyuretan (TPU) eller teknisk plast. Detta hölje tillhandahåller det mekaniska gränssnittet för installation (snäpppassning, gängad eller adhesiv) och skyddar det ömtåliga membranet från nötning och mekanisk skada. Prestandan kvantifieras av två nyckelmått: vatteninträdestryck (WEP), det hydrostatiska trycket vid vilket vatten penetrerar membranet (direkt korrelerad med IPX-klassificeringar), och luftflödeshastighet, mätt i liter per minut vid en specifik tryckskillnad, som bestämmer hastigheten på tryckutjämningen.

• Materialöverlägsenhet för ePTFE: Utöver sin mikroporösa struktur är ePTFE kemiskt inert, UV-beständig och fungerar över ett brett temperaturområde (-200°C till 260°C), vilket gör den idealisk för de mest krävande applikationerna där en ventilationsplugg för hög temperatur krävs.
• Hydrofobicitetens roll: Den inneboende vattenavvisande (hydrofoba) naturen hos ePTFE förstärks genom patentskyddade behandlingar, vilket säkerställer att vatten pärlor upp och rullar av ytan istället för att väta och potentiellt blockera porerna.
• Validerar prestanda: Ansedda tillverkare validerar pluggens prestanda genom rigorösa tester enligt internationella standarder, såsom IP-kodinträngningstestning (IEC 60529) för vattentäthet och tryckavfallstester för luftflöde, vilket säkerställer att databladets specifikationer är tillförlitliga.

2. Applikationsspecifika lösningar: Matcha kontakten med utmaningen

Den universella principen om tryckutjämning möter olika verkliga utmaningar, som var och en kräver ett skräddarsytt tillvägagångssätt. Inom sfären av elektrifiering och bärbar kraft, a silikonplugg som andas för batterihölje är icke förhandlingsbart. Battericeller, särskilt litiumjon, upplever mindre gasgenerering under normal drift och betydande termisk expansion. En förseglad hölje riskerar att bukta eller brista, medan en öppen ventil tillåter frätande elektrolyt och fukt att tränga in. En ventilerande plugg ventilerar säkert ut dessa gaser och utjämnar trycket från termisk cykling samtidigt som den bibehåller en tätning mot vägspray, damm och fukt. Silikonhöljet erbjuder utmärkt omgivande tätningskompression och motståndskraft mot ozon och temperatur. Inom fordonssektorn kräver spridningen av elektroniska styrenheter (ECU), sensorer och LED-belysning robust skydd i en tuff miljö. An bil elektrisk kontakt avluftningsplugg är ofta integrerad direkt i kontakthus. Det förhindrar kondens inuti kontakten som kan leda till stiftkorrosion och elektriskt fel, särskilt kritiskt för säkerhetssystem som ABS eller krockkuddekontroller. För applikationer nära motorn eller avgaserna, såsom transmissionssensorer eller turboladdarmanöverdon, specificera en ventilationsplugg för hög temperatur med ett membran och ett hölje klassat för kontinuerlig exponering över 150°C är viktigt för att förhindra materialnedbrytning. Inom konsument- och industriell elektronik är det viktigt att uppnå ett högt inträngningsskydd utan att skapa ett tryckkärl. Integrering av en IP67-klassad ventilerande plugg för elektronik gör det möjligt för enheter som utomhussäkerhetskameror, handhållna GPS-enheter eller undervattenssensorer att utjämna trycket under höjdförändringar eller temperatursvängningar samtidigt som de överlever regn, dammstormar eller tillfälliga nedsänkningar, vilket dramatiskt förbättrar fälttillförlitligheten och minskar garantiavkastningen.

• Designintegration av batterihölje: Pluggen måste placeras på den högsta punkten i höljet för att effektivt ventilera ut gaser och bör skyddas från direkta vattenstrålar eller föroreningsstänk genom inre förvirring eller en höljd design.
• Kemisk kompatibilitetsrevision: För fordons- eller industriella applikationer, verifiera att plugghusets material (t.ex. specifik silikonkvalitet eller TPU) är resistent mot vätskor som motorolja, bromsvätska, kylvätska och vanliga rengöringsmedel.
• Dimensionering och flödesberäkningar: För stora kapslingar eller de med snabba termiska cykler kan flera pluggar eller en plugg med högre luftflöde behövas. En enkel beräkning baserad på kapslingsvolym och maximal förväntad intern-extern tryckskillnad kan vägleda valet.

3. Urval, validering och säkerställande av långtidsprestanda

Att specificera en andningsbar plugg är en övning i proaktiv riskreducering. Processen börjar med att skapa en heltäckande miljö- och verksamhetsprofil för slutprodukten. Den här profilen definierar det erforderliga intrångsskyddet (IP), det förväntade temperaturomfånget, potentiella kemikalieexponeringar, den erforderliga livslängden och hastigheten för intern tryckförändring (t.ex. från höjdförändringar i drönare eller termisk belastning i utomhusbelysning). Med denna profil kan ingenjörer tolka tillverkarens datablad kritiskt och leta efter validerade prestandadata under matchade förhållanden, inte bara nominella betyg. Ett påstående att vara en Långvarig plugg som andas måste backas upp av testdata för accelererad livslängd, såsom långvarig exponering för temperatur-fuktighetscykler, UV vädermätare och saltspraymotstånd. Ett av de vanligaste fellägena är inte plötsligt sammanbrott utan gradvis nedbrytning: portilltäppning. I miljöer med oljiga aerosoler, fint damm eller luftburna fibrer kan föroreningar blockera membranets mikroporer. Medan ePTFE är oleofob (oljeavstötande), ger specialiserade oleofoba behandlingar ett extra lager av försvar. Designstrategier för att mildra igensättning inkluderar att placera pluggen på en skyddad plats, använda ett partikelfiltermediaöverdrag eller specificera en modell med ett uppoffrande yttre membranlager. Mekanisk integritet är lika viktigt; pluggen måste motstå installationspåkänningar, vibrationer och potentiella stötar utan att membranet delamineras från sitt hölje eller att höljet spricker.

• Begär felanalysdata: En trovärdig tillverkare kommer att ha data om medeltid till fel (MTTF) under specifika stressförhållanden och kan ge vägledning om förväntad livslängd i din applikationsmiljö.
• Prototyp och test i sammanhang: Slutför aldrig en kontaktspecifikation baserad på enbart datablad. Installera prototyppluggar i faktiska eller skenbara kapslingar och utsätt dem för en kondenserad version av din produkts miljöstresskontroll (ESS).
• Överväg installation och tätning: Pluggen är bara så bra som dess tätning mot värdhöljet. Se till att den valda monteringsstilen (t.ex. O-ringstätning för gängade pluggar, kompression för snap-in) är kompatibel med ditt kapslingsmaterial och ger en pålitlig tätning enligt den IP-klassning som krävs.

FAQ

Hur fungerar en andningsbar plugg utan att släppa in vatten?

Den använder ett mikroporöst membran, vanligtvis tillverkat av expanderad PTFE (ePTFE). Detta membran innehåller miljarder mikroskopiska porer som är större än gasmolekyler (som tillåter luft att passera för tryckutjämning) men mindre än flytande vattendroppar. Vattnets höga ytspänning hindrar det från att väta och tränga in i dessa små porer. Denna princip, i kombination med hydrofoba behandlingar på membranet, skapar en effektiv envägsbarriär: luft strömmar, vatten blockeras, vilket gör det till en sann vattentät membranplugg som andas .

Vad är skillnaden mellan IP67 och IP68 för en plugg som andas?

IP-klassificeringen (Ingress Protection) hänvisar till den skyddsnivå som hela kapslingen uppnår, inte själva kontakten. Dock är kontakten en kritisk komponent som möjliggör dessa betyg. An IP67-klassad ventilerande plugg för elektronik är designad och testad för att hjälpa en kapsling att uppnå "6" (fullständigt dammskydd) och "7" (skydd mot tillfällig nedsänkning i vatten mellan 15 cm och 1 m under 30 minuter). IP68 är för kontinuerlig nedsänkning under förhållanden som specificeras av tillverkaren (ofta djupare än 1 m under längre perioder). En plugg som möjliggör IP68 skulle ha en betydligt högre WEP-klassificering (Water Entry Pressure).

Kan en andningsbar plugg användas i en steriliserad eller renrumsmiljö?

Ja, men specifika produktvarianter måste väljas. För steriliseringsmetoder som etylenoxid (EtO) eller gammastrålning måste pluggmaterialen (membran och hölje) valideras för att motstå processen utan försämring eller förlust av prestanda. För renrums- eller farmaceutiska tillämpningar måste pluggar tillverkas i en kontrollerad miljö och kan kräva ytterligare certifieringar (t.ex. USP Class VI för biokompatibilitet) för att säkerställa att de inte inför föroreningar eller avgaser.

Hur beräknar jag det nödvändiga luftflödet eller antalet pluggar för min kapsling?

En grundläggande beräkning involverar den ideala gaslagen (PV=nRT). Du måste bestämma den maximala tryckskillnaden (ΔP) som din kapsling måste utjämna och tiden (t) under vilken det måste ske. Formeln för det erforderliga luftflödet (Q) är en derivata: Q = (V ΔP) / (t P _atm ), där V är inneslutningsvolymen. Välj en plugg vars luftflödeshastighet (från dess datablad på ditt specifika ΔP) möter eller överstiger detta beräknade Q. För stor ΔP eller snabb utjämning, adderar flera pluggar parallellt sina luftflödeshastigheter.

Vad händer om en plugg som andas blir smutsig eller tilltäppt?

Igensättning är ett primärt felläge. Om membranets porer blockeras av smuts, olja eller andra föroreningar, sjunker dess luftflöde till nära noll. Pluggen blir effektivt en solid tätning, vilket leder till just de problem som den var tänkt att förhindra: tryckuppbyggnad, vakuumlås och potentiell kondens. För att förhindra detta, välj pluggar med oleofobisk (oljeavvisande) behandling för smutsiga miljöer, designa skyddshöljen eller bafflar för att skydda pluggen från direkta föroreningsströmmar, och betrakta dem som en servicebar artikel i underhållsscheman för extrema applikationer.
